적용 대상: Peak, Summit

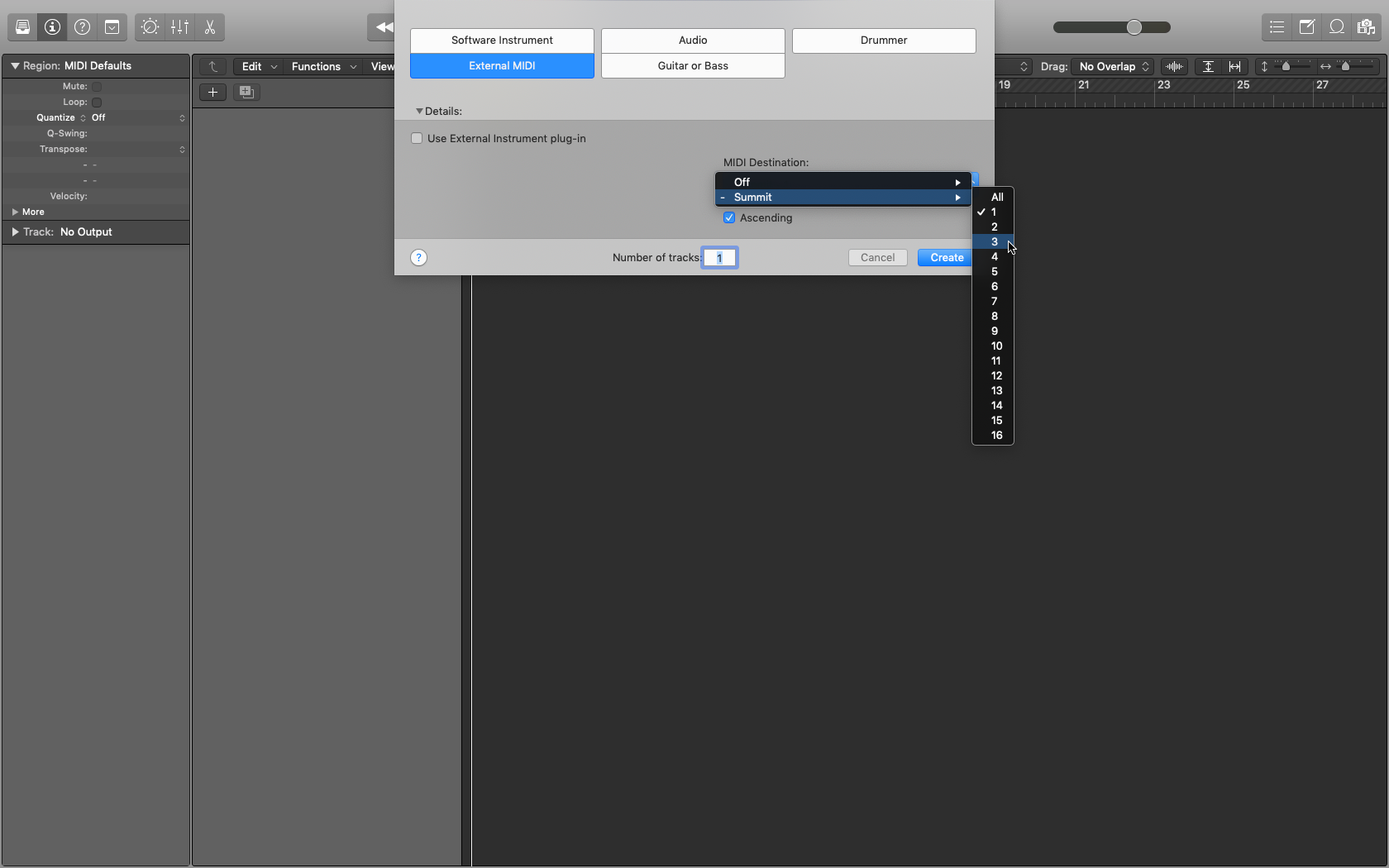

1. 먼저 외부 MIDI 트랙을 생성하고 MIDI 인터페이스로 "MIDI Destination"을 선택합니다. 이 예에서는 Summit과 컴퓨터가 USB 케이블로 연결되어 있습니다. Summit을 MIDI 목적지로 선택하고 MIDI 채널을 선택합니다. 이 예에서 Summit의 글로벌 채널은 3이며, 목적지를 Summit의 3번 채널로 설정합니다.

*참고: MIDI 인터페이스에 DIN MIDI로 연결한 뒤 이를 MIDI 목적지로 선택해도 Peak 또는 Summit에서 동일한 결과를 얻을 수 있습니다.

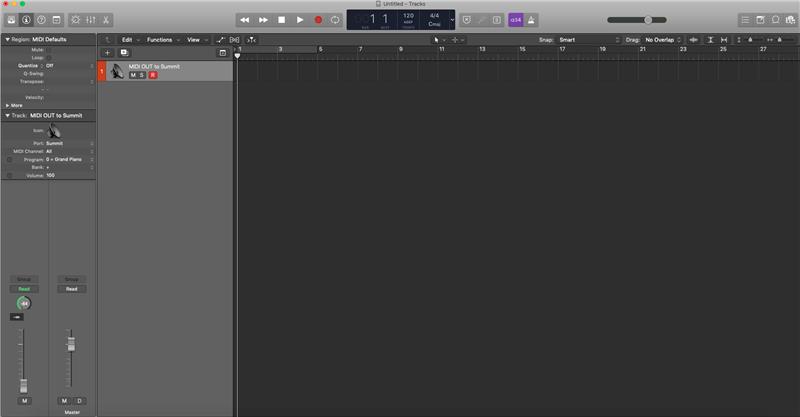

이 MIDI 트랙의 이름을 "MIDI OUT to Summit"으로 지정합니다.  트랙 정보는 아래와 같이 표시되어야 합니다:

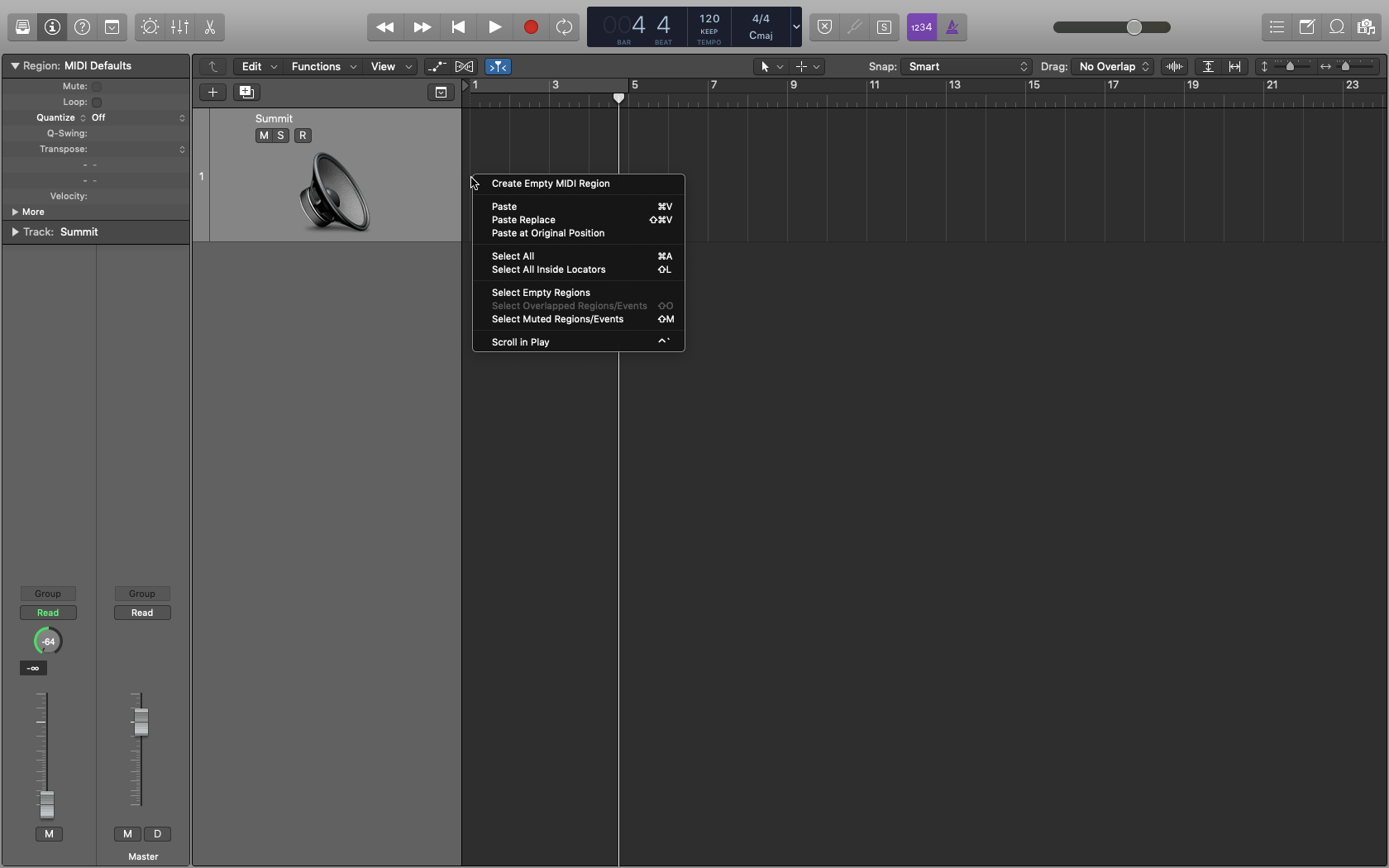

​2. 트랙의 타임라인에서 마우스 오른쪽 버튼을 클릭한 다음 “Create empty Region”을 선택해 빈 MIDI 리전을 생성합니다.

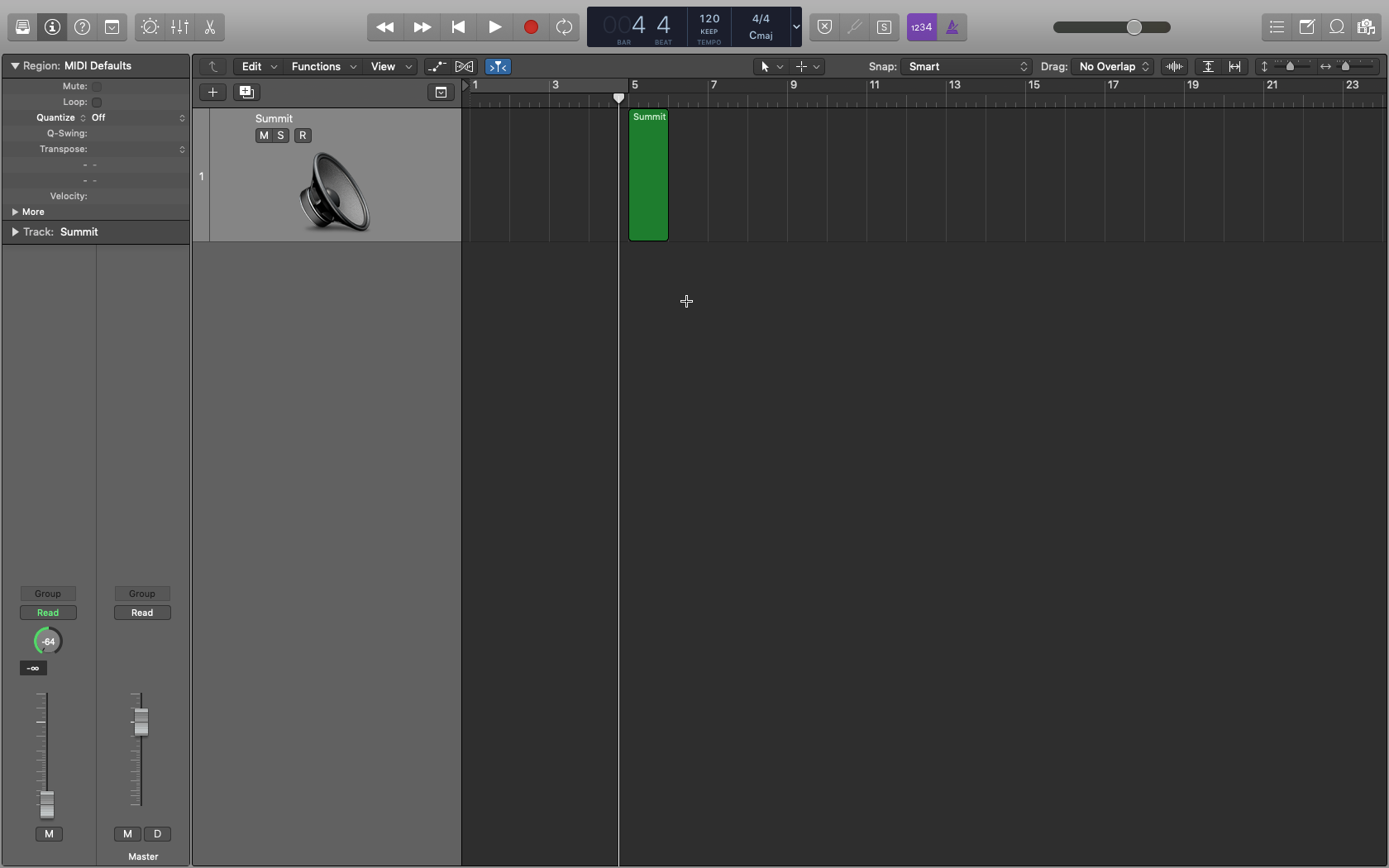

이렇게 하면 트랙에 빈 녹색 MIDI 영역이 생성되며, 명령이 전송될 시점으로 사용됩니다. ​

3. Logic의 Events Manager에서 뱅크 및 패치 변경 명령을 전송할 정확한 시점을 조정합니다. 기본적으로 Logic의 Events Manager를 열기 위한 키보드 단축키는 "D" 키입니다.

Events Manager는 Logic 창의 오른쪽에 나타납니다.

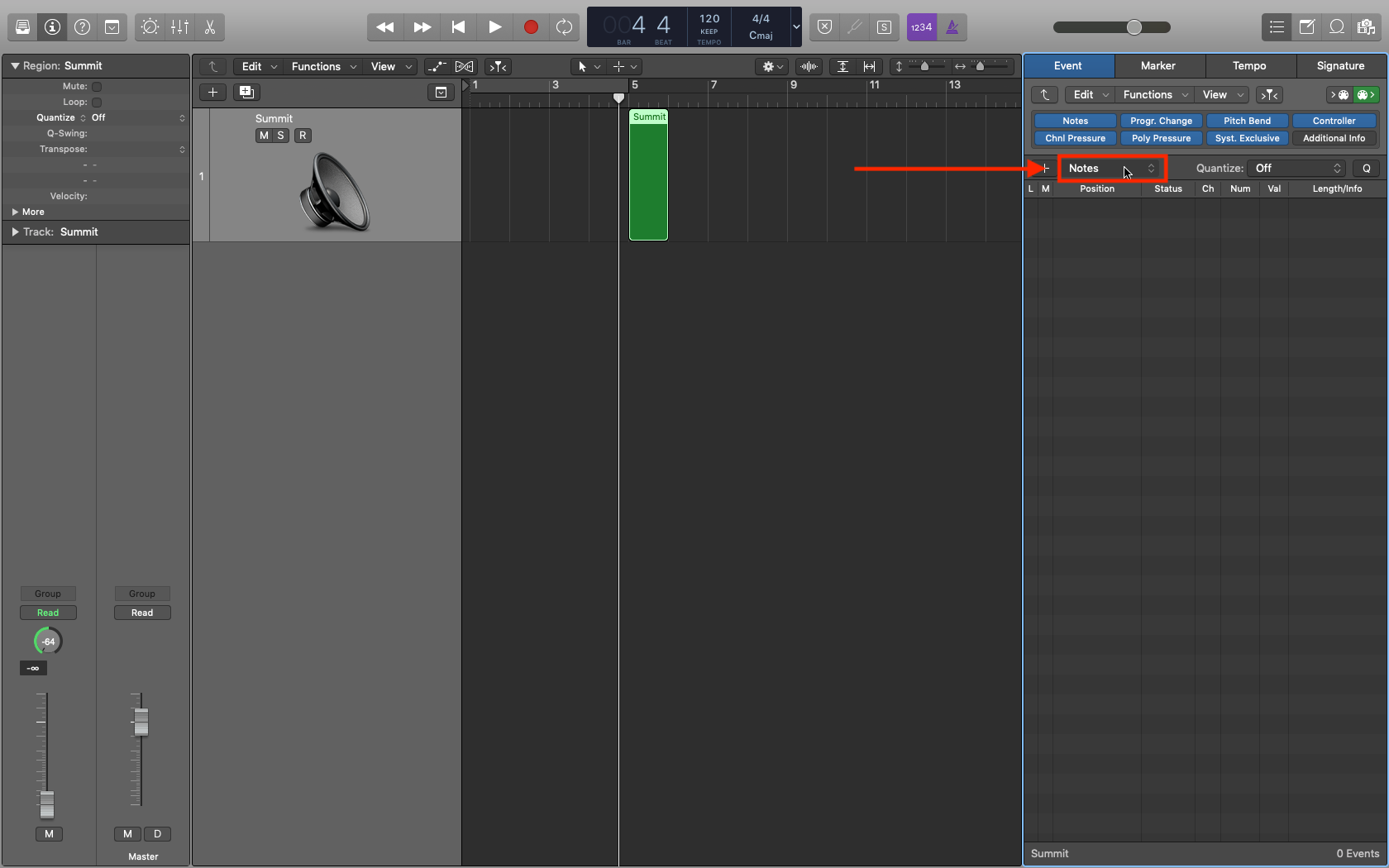

4. 위 스크린샷에 표시된 박스 영역 위로 마우스를 가져가면 "Controller" 유형 이벤트를 선택할 수 있습니다. "+" 버튼을 눌러 목록에 두 개의 "Controller" 이벤트를 추가해 보겠습니다.

​

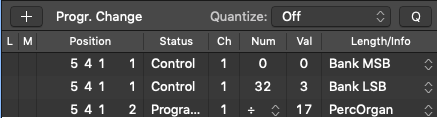

5. 뱅크 변경을 위한 두 개의 컨트롤러 이벤트와 프로그램 변경 이벤트가 있습니다. 이 경우 Summit을 Bank C, Patch 017로 변경할 것이므로 이벤트 목록이 다음과 정확히 일치하는지 확인하십시오:

​

• 위와 같이 프로그램 변경의 위치를 약간 지연시켜 뱅크 변경 메시지 이후에 수신되지만 빠르게 연속적으로 수신되도록 합니다(5 4 1 1; 5 4 1 2)
  • 선택하는 위치는 명령을 전송하려는 정확한 시점에 따라 달라집니다. 이 상황에서 각 이벤트 간의 시간 차이는 무시할 수 있으며, 5번째 마디의 첫 번째 다운비트에서 바로 패치가 변경되는 효과를 만들어야 합니다.
• LSB 이벤트의 "Val"을 1-4로 조정하면 뱅크 A-D 간에 전환됩니다(각각). 이 경우 값 3은 뱅크 C를 선택합니다.
• Program change 명령의 "Val" 열은 활성 뱅크 내의 패치 번호를 결정합니다. 이 경우 Logic이 패치를 017로 변경하도록 합니다

재생 헤드가 해당 위치에 도달하면 명령이 전송됩니다.
