적용 대상: Circuit Tracks 및 Circuit Rhythm
Circuit Tracks와 Circuit Rhythm 모두 1/4인치 잭 입력을 갖추고 있습니다. 이 입력은 Circuit Tracks에서 Circuit의 이펙트를 사용해 외부 오디오 장치를 처리하는 데 사용할 수 있습니다. Circuit Rhythm에서는 이 입력을 사용하여 Circuit Rhythm의 메모리에 라이브로 샘플링할 수 있습니다.

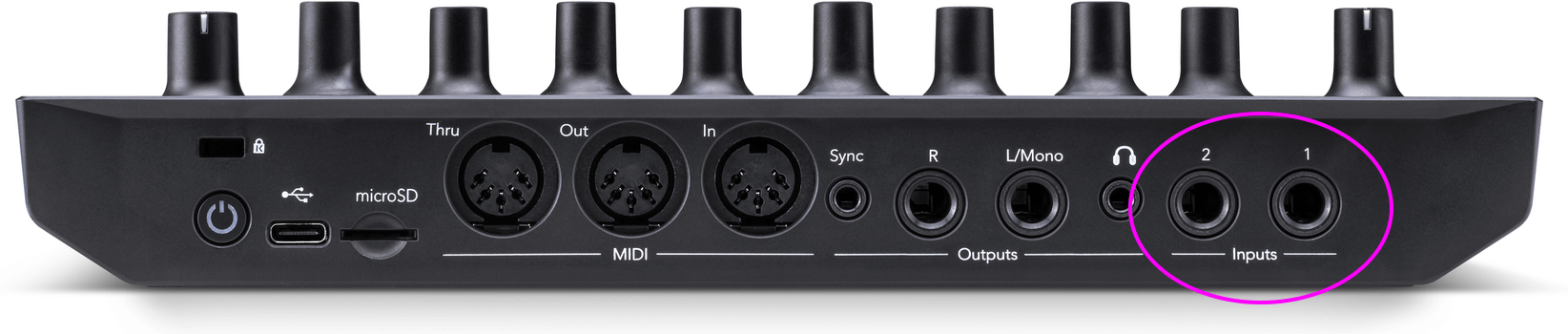

Circuit Tracks 오디오 입력

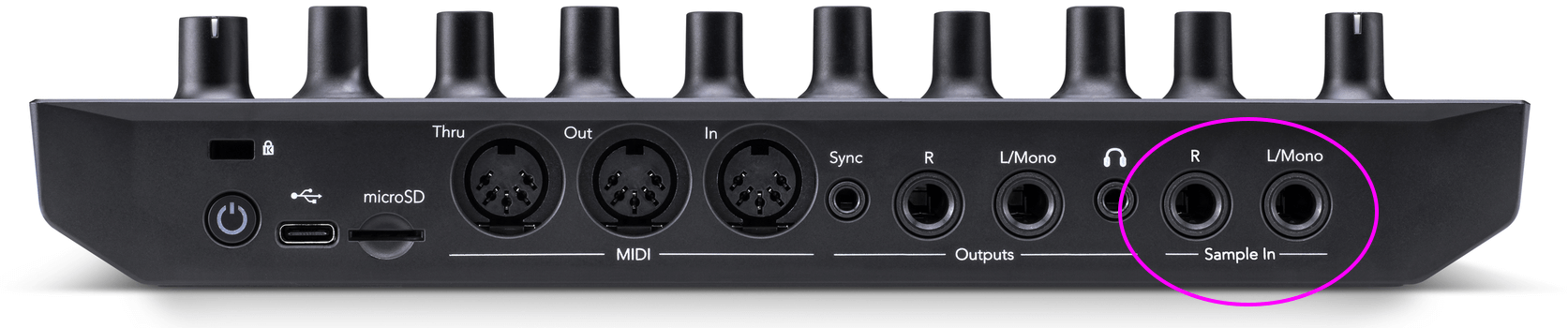

Circuit Rhythm 샘플 입력
사양
대부분의 라인 레벨 소스를 두 장치의 입력에 문제없이 연결할 수 있으며, 사양이 필요한 경우 두 Circuit의 사양은 다음과 같습니다:
최대 입력/출력 레벨
@0dBFS(디지털 클리핑) 신호의 경우:
| 입력 | |
| 패드 미사용 | -2dBu |
| 패드 활성화 시(Circuit Rhythm만 해당) | +10dBu |
| 출력 | |
| Circuit Tracks | -5dBu |
| Circuit Rhythm | -9.57dBu |
임피던스
| 입력 | |
| Circuit Tracks | 22kΩ |
| Circuit Rhythm | 22kΩ(L/Mono 사용 시 11kΩ로 변경) |
